ステップワゴンの「なんちゃってキャンピングカー」から始まったDIY。
Puppyでも快適化目指してボチボチやっていきますよ(byまさやん)

…いーちゃにはとてもそんなことはできません。→私は車内インテリア担当。
DIYはまさやんの出番です。
器用と不器用の分担制です(笑)

ということで、まずはナビ取り付けから!

以前のオーナーさんは、乗り換えとともにナビ(サイバーナビ)を移設することにしたそうで、私たちが購入した時はナビ、テレビなしポケットだけの状態。
ナビは自分で取り付けることに。

画像

悩むのは当然どのナビにするか?ということ。
候補は以下の3つ。

<カロッツェリア サイバーナビ>
・ナビとしては以前のハイエースでも使っていた。
・以前のものは若干モッサリしていた印象。
・以前のものとは違って、車中泊での停車中でもナビの電源さえつけていればいつでもwi-fiが使えるのが魅力(12,000円/年)
・wi-fiのスピードが遅いとのネット記事が多いのが気になる。
・カムロードには基本モニター7インチしか入らない。(ちょっと小さいかな?)
色々なキットや加工をすれば、8インチや9インチも付けられるそうだが、加工に手間がかかる。(早く取り付けたいので選択肢は7インチ)

AVIC-CQ912IV/CL912IV/CW912IV/CZ912IV系(AVIC-CQ912IV-DC / AVIC-CL912IV-DC / AVIC-CW912IV-DC / AVIC-CZ912IV-DC 等) | サイバーナビ | カーナビ・カーAV(carrozzeria) | パイオニア株式会社
クルマもオンラインで楽しむ。常に先進のカーライフを切り開く。2022年最新モデル AVIC-CQ912IV-DC / AVIC-CL912IV-DC / AVIC-CW912IV-DC / AVIC-CZ912IV-DC / AVIC-CQ...

<カロッツェリア 楽ナビ>
・サイバーナビにくらべると少し[安い]
・エンジンストップ後2h程度はwi-fiが使える。サイバーナビと同じく(12,000円/年)

AVIC-RQ722-DC / AVIC-RF722-DC / AVIC-RL722-DC / AVIC-RQ722 / AVIC-RF722 / AVIC-RL722 / AVIC-RW722 / AVIC-RZ722 / AVIC-RL522 / AVIC-RW522 / AVIC-RZ522 / AVIC-RW122 / AVIC-RZ122 | 楽ナビ | カーナビ・カーAV(carrozzeria) | パイオニア株式会社
楽ナビ(2025年モデル) AVIC-RQ722-DC / AVIC-RF722-DC / AVIC-RL722-DC / AVIC-RQ722 / AVIC-RF722 / AVIC-RL722 / AVIC-RW722 / AVIC-R...

<Panasonic strada>
・サイズの大きなモニターのナビが簡単に選べるフロートモニター(本体とモニター部がヒンジで接続されている)
・大きな揺れでモニターの振動が不安(カムロード、トラックベースの宿命)

カーナビ CN-F1X10C1D | Strada[ストラーダ] | Panasonic
カーナビ CN-F1X10C1Dの紹介ページです。パナソニックのカーナビ/カーオーディオ(カーAV)総合公式サイト。

10インチ程度の大型モニター搭載ナビにするか?
常に使えるWi-Fiか?

で、悩んだ結果、
《iPadやタブレットと並行して使いたいためwi-fi無制限を選択》

ということで、
<カロッツェリアサイバーナビ>に決定(車中泊中にwi-fiを使える)

サイバーナビは高音質が売りのひとつだけど、カムロードのスピーカーは
超貧弱なので、せっかくの機能が活かしきれなくもったいないので、そのうちドアスピーカーでも付けようかな???

…今後ボチボチ考えていくことにします☹️

さて、いよいよ取り付け。

以前のオーナーはナビ(サイバーナビ)を新しい車に移設されましたが、以下は残っていました!

・フロントのテレビアンテナ
・後部モニター用のHDMIケーブル
・エンジンストップ時のサブバッテリー利用するための配線

って事でどの配線が、何の配線かを「キャンパー厚木」さんに教えていただくことにしました!

画像

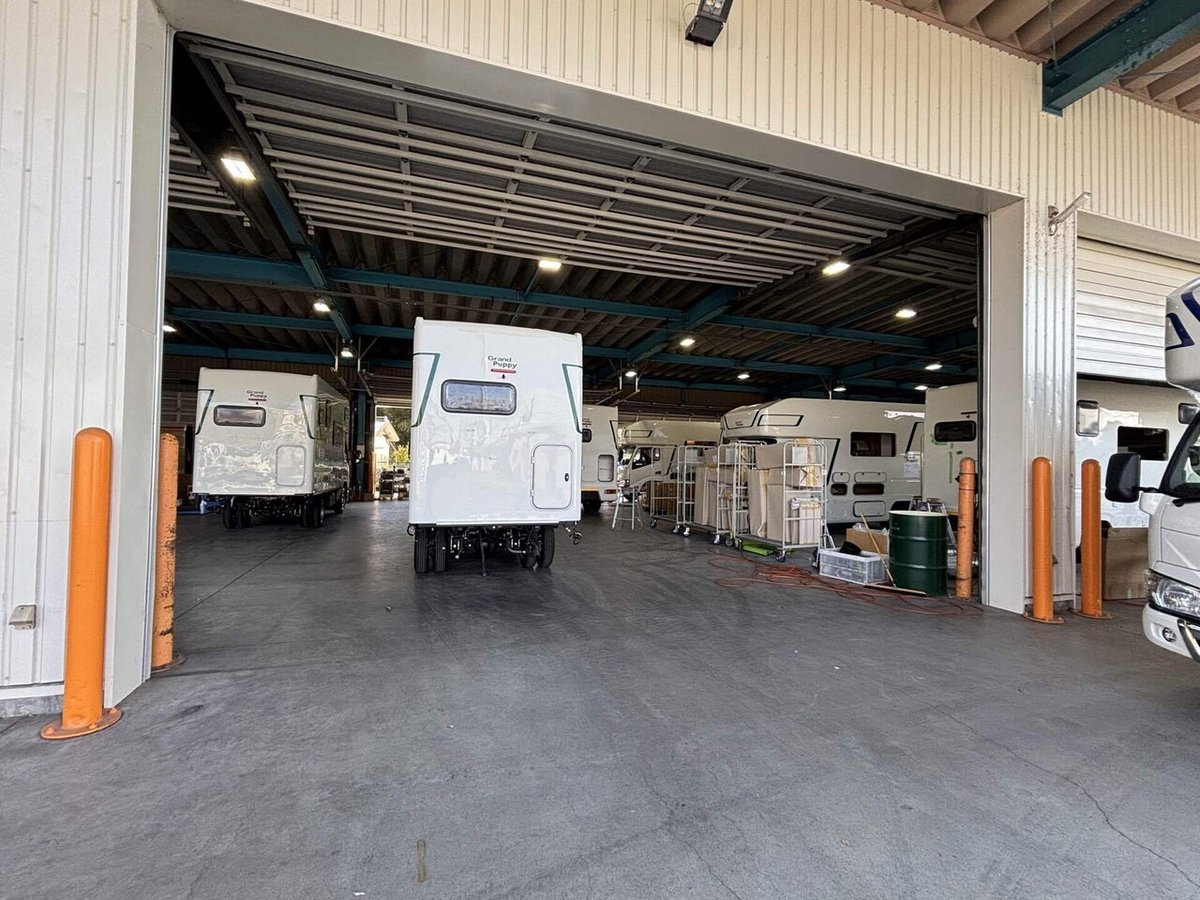

キャンパー厚木 座間プラント

画像
製作中のPuppyシリーズ
ほとんど先日発売されたGrand Puppy。
480やFullhouseから乗り換える方も。
画像

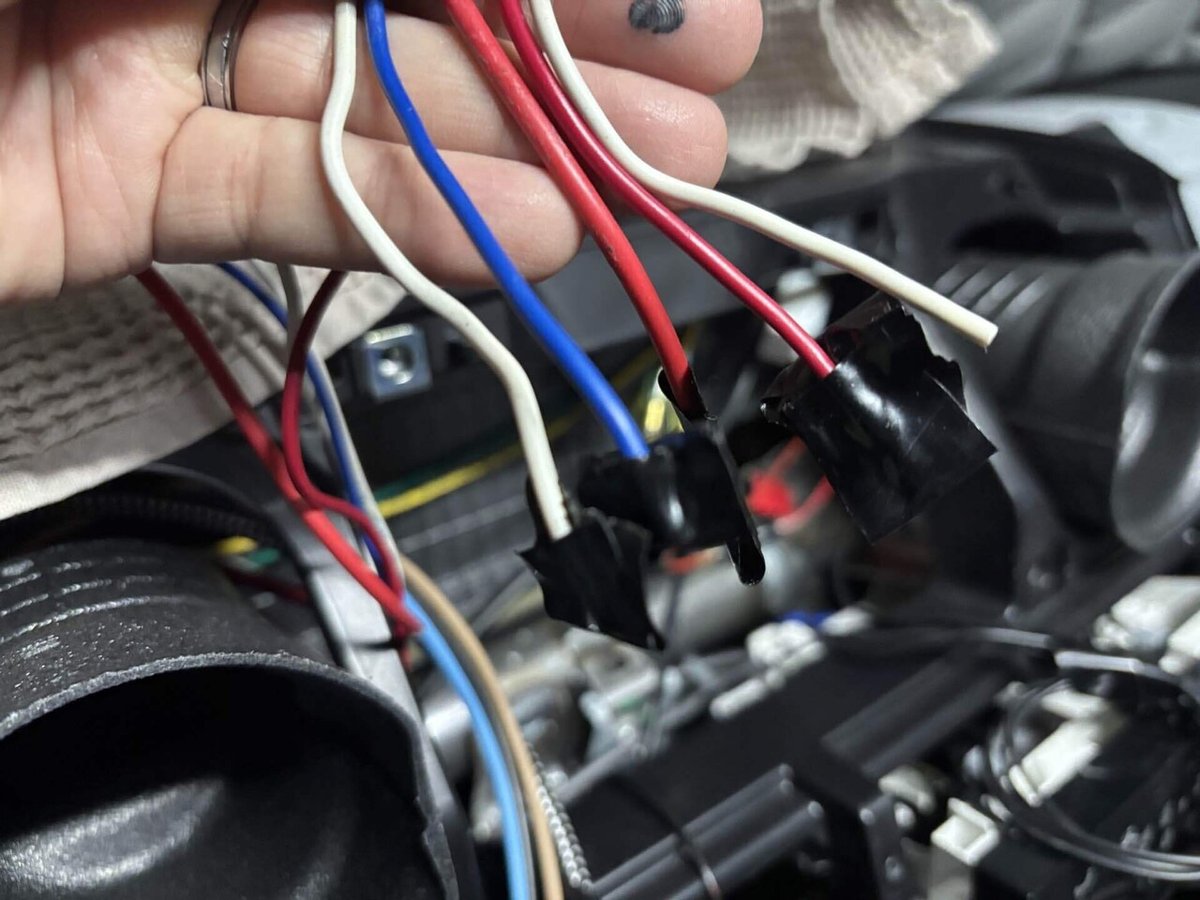

何色が何の配線か?
SNSアップはNG❌️とのでしたが、
配線図と他に購入が必要なパーツなども丁寧に教えていただきました。_φ(・_・
画像
本体着弾!!!
画像
サブバッテリーでの動作用にリレー
Amazon | エーモン(amon) コンパクトリレー 5線(5極) DC12V車専用 3234 | カーオーディオケーブル | 車&バイク
エーモン(amon) コンパクトリレー 5線(5極) DC12V車専用 3234がカーオーディオケーブルストアでいつでもお買い得。当日お急ぎ便対象商品は、当日お届け可能です。アマゾン配送商品は、通常配送無料(一部除く)。
画像
車両純正コネクターから電源、スピーカー線などを取り出すコネクター
画像
まずはインパネ取り外し
画像

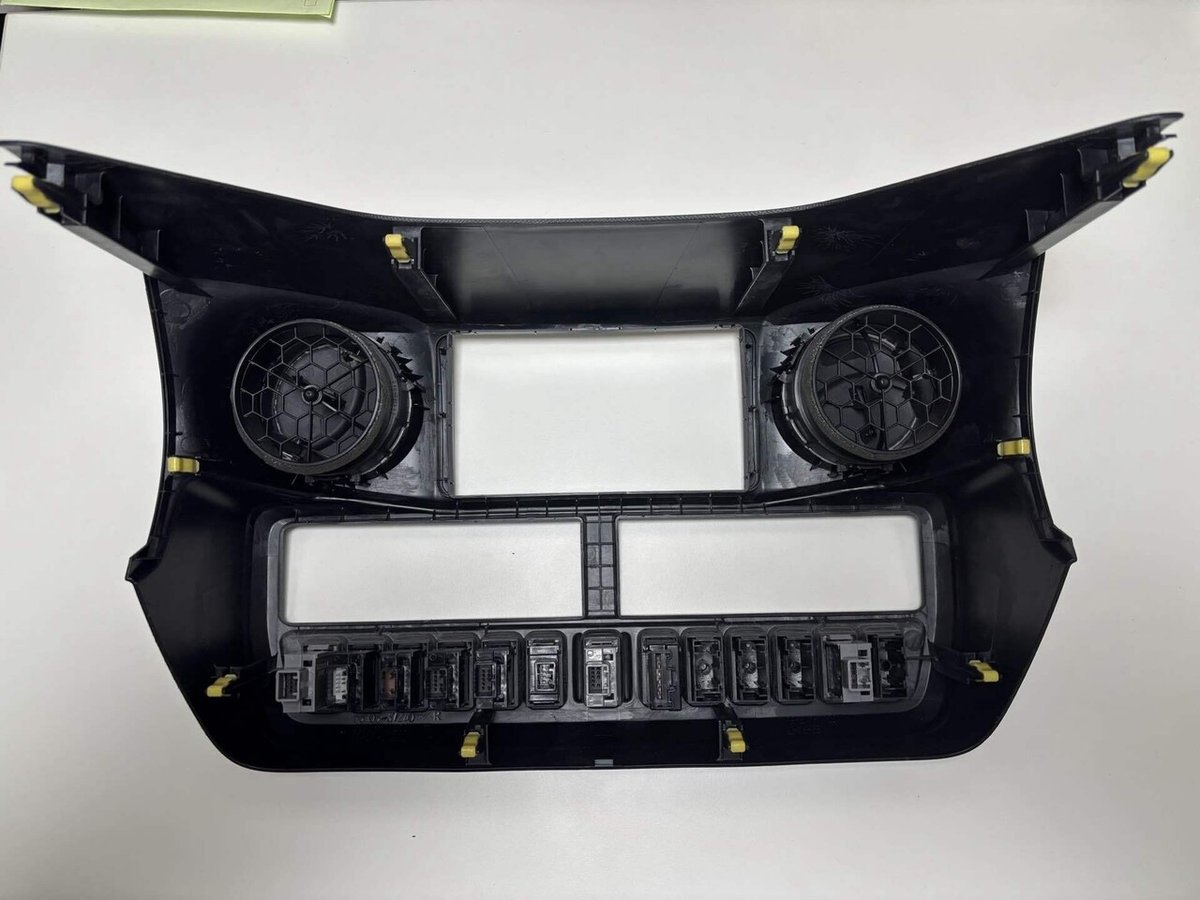

黄色い部分に爪がある事をイメージしつつ…
画像

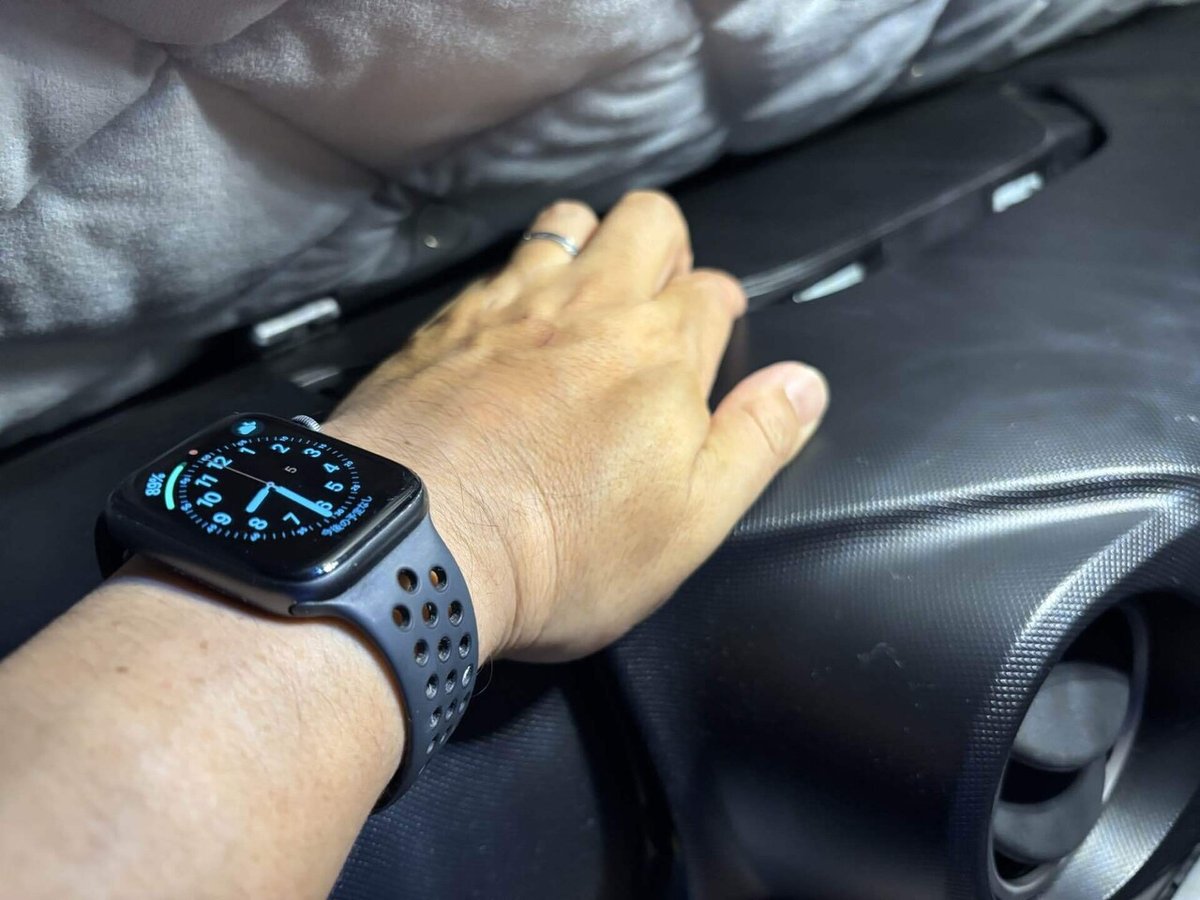

この辺に指引っ掛けて、隙間開けて…
画像
この辺を、バコっと手前に引っ張れば外れます!
画像

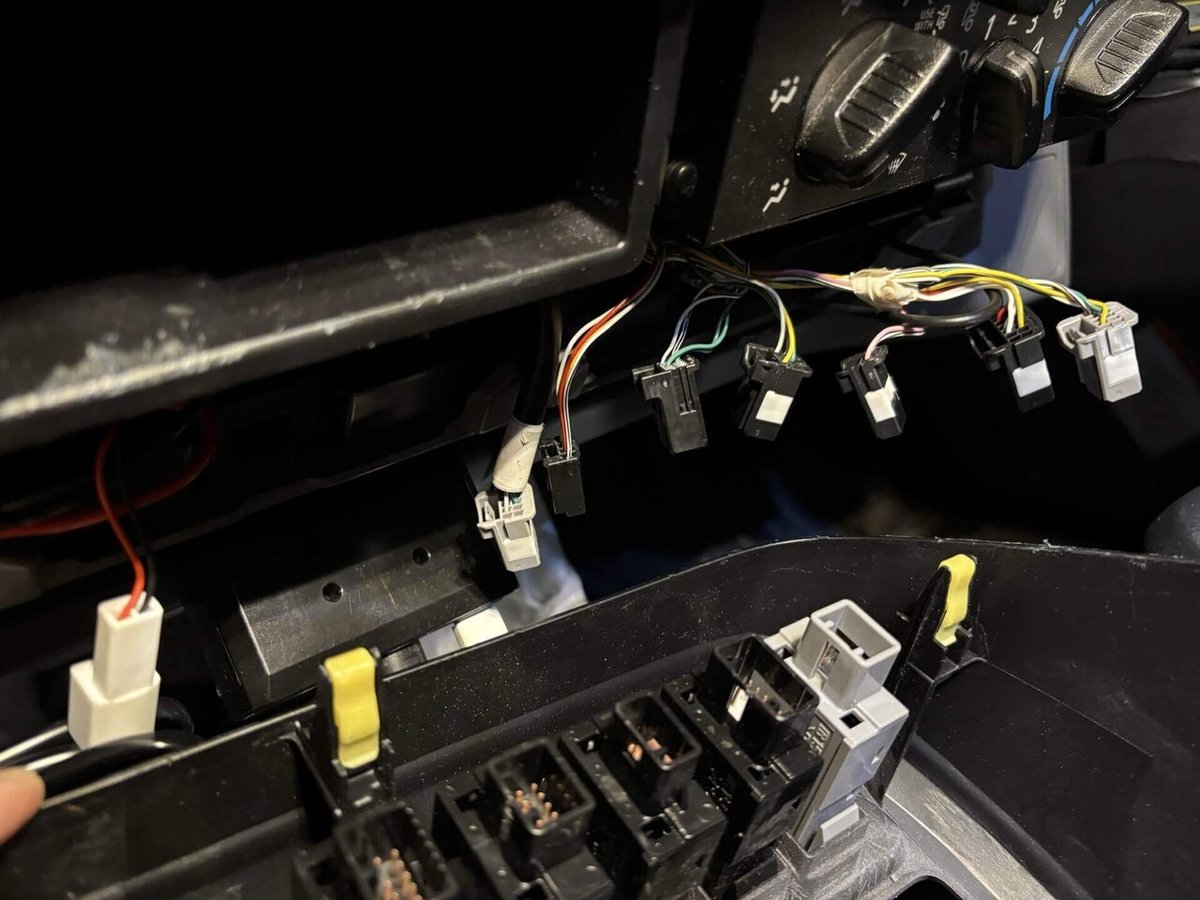

インパネの各種ボタン用の配線が繋がってるので各々爪を押しながら外します
(全部コネクターが違う👀)
画像

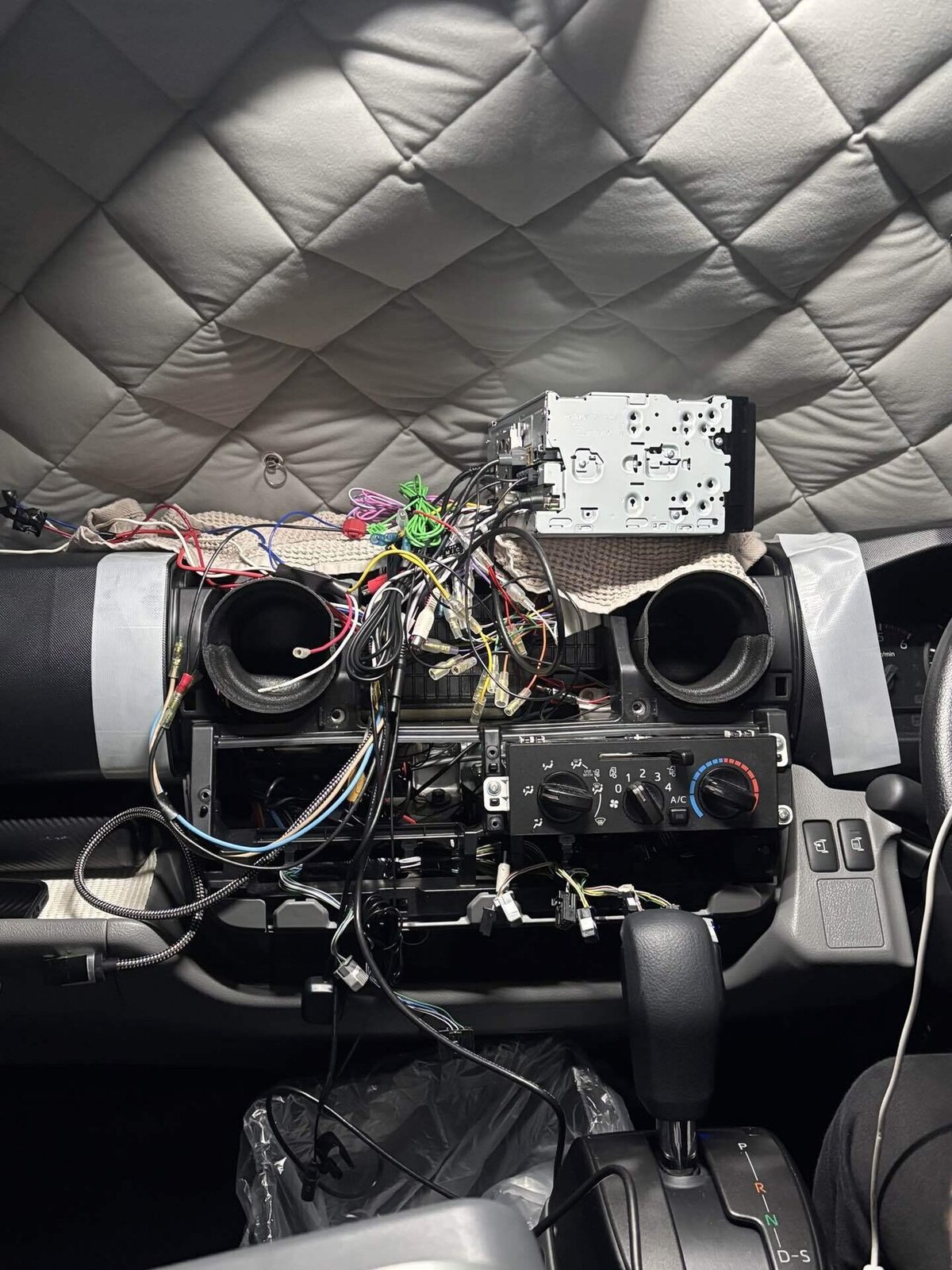

各々の配線を根気よく接続して〜
画像
作業中に狭くて手が入らないところに、配線を通すときに大活躍したのが「配線ガイド」。
一つ持ってると、イラ💢っとする場面で活躍します。
Amazon | 【Amazon.co.jp限定】エーモン(amon) 配線ガイド フレックスタイプ(なまし鉄線を採用)全長約1m 4931 | 内張りはがし・クリップクランプツール | 車&バイク
【Amazon.co.jp限定】エーモン(amon) 配線ガイド フレックスタイプ(なまし鉄線を採用)全長約1m 4931が内張りはがし・クリップクランプツールストアでいつでもお買い得。当日お急ぎ便対象商品は、当日お届け可能です。アマゾン配...
画像
あとは、本体取付、配線を整理して収めれば(突っ込めば)終了!
画像
完成🦾

実際の無制限wi-fiやその他の使い勝手も記事にしていきたいと思います✏️
